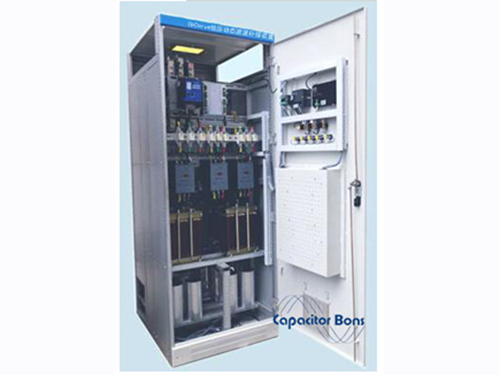

CpCurve-TAPF低壓動態無功有源濾波綜合補償裝置
時間:2018-08-27瀏覽次數:12402次
CpCurveTAPF低壓動態無功有源濾波綜合補償裝置是由晶閘管投切電容器TSC和有源濾波器APF有機組合在一起的可快速、連續光滑調節電力系統無功功率并且可以進行有源濾波的新型綜合補償裝置,解決了傳統無功補償精度不夠、諧波濾除效果差及純有源濾波器進行無功補償成本高的問題,具有投切無涌流、響應速度快、濾波效果好的特點,是低壓動態無功補償兼有源濾波的性價比較高的設備。

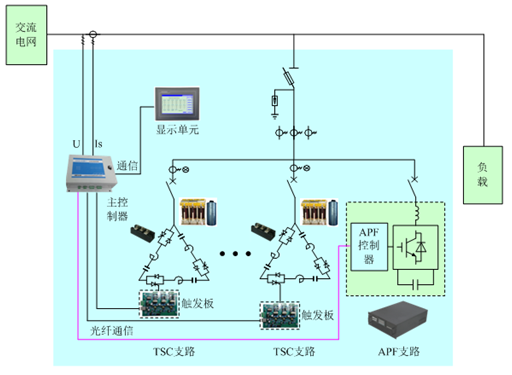

該裝置一方面通過有源濾波器APF來濾除諧波,另一方面有源濾波器部分容量可以工作在SVG(無功發生器)模式,代替普通補償裝置最小步長容量的支路,由于SVG可連續輸出無功功率,配合TSF晶閘管投切電容器后就能消除原有的輸出臺階誤差(斷續補償),整機容量可快速連續輸出,達到提高補償精度的目的,因此在本機容量足夠的情況下既可實現全程高功率因數的效果又能進行有源濾波
※ 有源部分采用光纖驅動,晶閘管采用光電隔離觸發技術,安全、可靠、抗干擾能力強;
※ APF有源濾波器采用低損耗微晶合金磁芯電抗器,噪聲低,效率高;
※ APF有源濾波器支路除實現濾波外還可以部分容量開啟SVG功能,雙向輸出無功功率;
※ APF有源濾波器采用逆變雙重化技術,可以減少紋波電流;
※ APF有源濾波器支路可以工作在三相四線模式,補償不平衡的無功;
※ 數字化控制和參數設置,采用7英寸觸摸屏中英文切換顯示,具有波形顯示、諧波含量顯示及事件記錄等功能;
※ 具有RS485接口,標準MODBUS通訊協議,計算機遠程監控;
※ 功率因數可達到全程為1(總補償容量足夠的情況下);
※ TSF投切電容器采用無暫態投切技術,投入時無涌流;
※ 采用主從控制器協同控制方式,避免兩個獨立控制器對系統帶來的震蕩;
※ 動態響應時間≤10mS, 嚴格熱設計,確保系統運行安全可靠;
※ 采用多重軟、硬件抗干擾措施,抗干擾能力強,工作可靠;
※ 具有自檢功能和過壓保護、過流保護等多種硬件保護功能,確保設備的穩定可靠運行
※ 自動檢測系統電壓、電流、有功、無功和補償前、補償后系統功率因數;

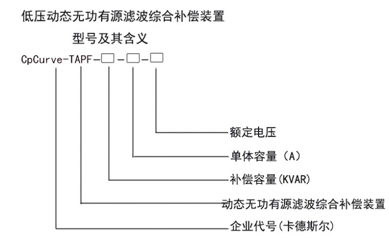

名稱 | 項目 | 參數 |
CpCurveTAPF | 額定補償容量 | 150-750KVAR/20-200A |
輸入 | 工作電壓 | AC400V-1000V(-20%~+15%)+15%) |
工作頻率 | 50/60Hz | |
性能指標 | 功率因數 | 功率因數可達全程為1(整機容量足夠的情況下) |
投切涌流 | 無 | |
音頻噪聲 | ≤50db | |
全響應時間 | ≤10mS | |
保護功能 | 電壓異常保護、過流保護、過熱保護、系統故障保護 | |
校正三相不平衡 | 有 | |
無功補償功能 | 有,可設定功率因數 | |
過載保護 | 自動限流在100%額定輸出 | |
有功功率損耗 | 滿載<1.5%額定補償容量 |
CpCurveTAPF與TSC跟蹤負載的無功補償效果對比圖如下:
TSC投切時有級差,會造成無功電能的累積,而CPTAPF能線性連續投入。
