        有源零序電流平衡器

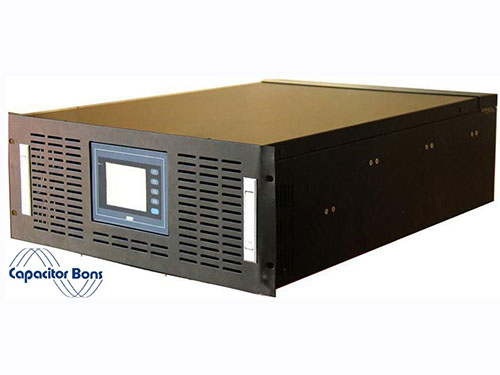

        CpCurve-APB系列有源零序電流平衡器

        時間:2018-08-27瀏覽次數:9662次

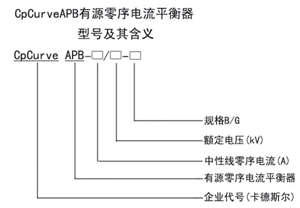

        型號說明



        產品概述

          目前,隨著經濟的發展,城市密集化,大型綜合辦公樓宇、居民用電場所等城市民用電網和周邊農網大量的單相負荷的使用,以及單相負載的使用的隨意性,在三相四線低壓配電系統中,三相不平衡是不可避免的;如照明系統、焊機等典型負載的使用直接導致電網三相嚴重不平衡;三相不平衡導致部分之路電壓過低而其他之路電壓過高,導致設備由于過壓和過流而頻繁燒毀;而且產生大量的三倍頻次諧波;三相不平衡還導致中線電流嚴重超標,存在嚴重的火災隱患。針對以上的問題,我司科研團隊針對負載零序電流及三相不平衡的線性特點,經過業內多名專家指導,成功的研發出有源零序電流平衡器,徹底解決了零序電流過大,負載不平衡問題,填補了該領域的空白。

        產品特點

        1)發熱小,效率高,效率可達97%以上

        2)智能控制防止與電網的諧振等兼容問題

        3)可完美解決靜態平衡而動態不平衡的問題

        4)接入方式簡單,并且采用并聯式接入,安全可靠性高

        5)可連續對負載零線電流進行消除,提高變壓器帶載能力

        6)可消除零線電流中的諧波分量,特別是對三倍頻次諧波(如3、9、15次)

        技術優勢

        a) 該產品投入系統后,從設備安全和人身安全都得到了很大的提高,而且對能耗也大幅降低;具體表現如下幾個方面:

        b) 設備消除了零線電流,減少了零線的發熱(通常情況下零線線徑比相線細,當大電流通過時會發熱),消除了災隱患;特別是在人口密集的大型商場控制零線電流尤為重要;

        c) 消除了三相不平衡后,單相負載電壓穩定,避免了設備的損毀;

        d) 容量合理的情況下,完全消除三倍頻次諧波電流,減少諧波危害(通常三倍頻次諧波在中線疊加);

        e) 可將低變壓器鐵芯的發熱,變壓器的帶在能力,從能耗和保護設備方面起到雙重功效;

        工作原理

          三相供電系統中的任一三相負載電流都可以采用對稱分量法進行分解,將電流分解為為正序電流、負序電流和零序電流三種電流矢量之和。

          理想電網中的電流應該為正序電流,三相平衡時三相電流矢量之和為零,而負序電流、零序電流分量為零;而實際上當三相不平衡時,負序電流、零序電流是由于供電負載的非線性、不對稱特點而形成的電流分量。

          為使電網中負載的電流在負載非線性和不對稱時仍保持理想特點,即保持矢量和為零,該設備通過對電流進行傅里葉分解,實時檢測電網中瞬時負序電流和零序電流分量并根據檢測結果,并實時向電網注入和電網中負序、零序負載電流分量等值且反向的電流分量,從而使電網側的電流中不含負序、零序電流分量,實現將非平衡負載電流轉換為平衡負載電流的功能。

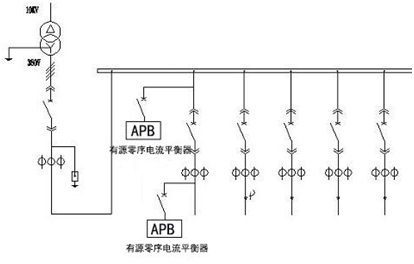

        系統示意圖




        技術參數

        名稱

        項目

        參數





        性能指標

        工作電壓范圍

        380Vac ±20%

        電網工作頻率

        50/60±10%HZ

        整機工作效率

        >95%

        負載響應時間

        <10ms

        PWM載波開關頻率

        10~20KHZ

        頻率響應范圍

        50~5000HZ

        平衡電流調節率

        >95%







        外部環境

        環境溫度

        -20℃~+45℃;   24小時平均溫度≤+35℃;

        運輸存儲溫度-25℃~+70℃



        相對濕度

        不大于95%

        海拔高度

        ≤1000米

        地震烈度

        ≤8度,水平方向加速度≤0.1g,垂直方向加速度≤0.5g

        當振動頻率

        f<10Hz時,振幅≤0.3mm;10<f<150Hz時,加速度≤0.1g



        安全等級

        防護等級

        IP20

        污穢等級

        Ⅲ級

        控制電源電壓波動

        ≤10%Un

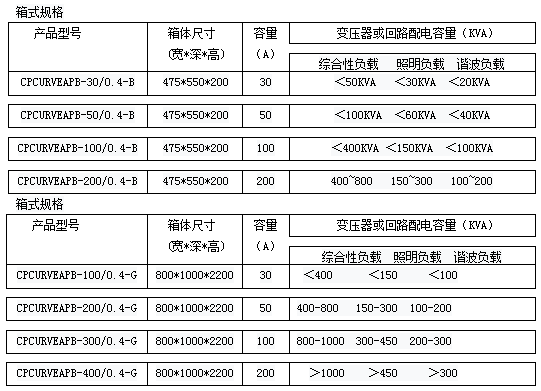

        規格尺寸

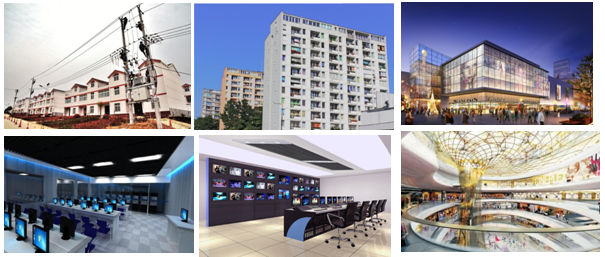

         應用場合

        該系列產品可以應用于單相供電設備較多、三相負載平衡有困難和電網中三次諧波嚴重并由此產生零線電流較大的場合,如農村電網、高層樓宇、居民小區、商業中心供電、機房設備供電等場合,以及由諧波引起的變壓器鐵芯發熱的場所。
